Quais são os Tipos de Sprinklers?

Os sprinklers são famosos por serem acionados quando um ambiente está sob ameaça de chamas. Isso porque os chuveiros ativam o seu bulbo, liberando a água e fazendo com que vidas e patrimônios não sejam prejudicados. Mas você sabia que existem diferentes tipos de sprinklers?

Apesar de serem instalados em locais de grande circulação de pessoas, como shopping centers, cinemas, supermercados, indústrias, escolas, universidades, edifícios comerciais, hospitais e até em áreas comuns de prédios residenciais, como garagens e corredores, cada modelo tem um propósito.

O que acha, então, de entender mais detalhes sobre os diferentes tipos de sprinklers?

Quais são os tipos de sprinklers?

Apesar de todas essas aplicações, é importante entender que existem diferentes tipos de sprinklers, as suas características e melhores aplicações.

1. Tipos de chuveiros automáticos conforme o tipo de elementos termossensíveis

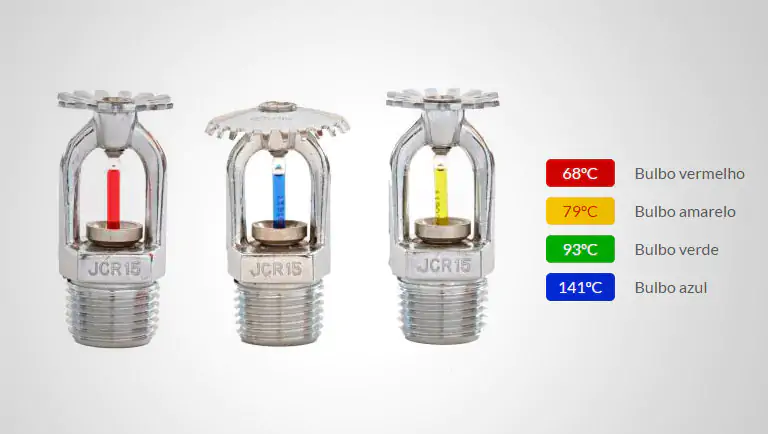

1. a) Tipo Ampola de Vidro

Os sprinklers do tipo ampola de vidro operam pela ruptura do bulbo de vidro quando a temperatura ao seu redor atinge um nível crítico. Isso ocorre devido à pressão resultante da expansão do fluido contido em seu interior, sob a ação do calor do ambiente. Esse tipo de sprinkler é amplamente utilizado e confiável.

1. b) Tipo Liga Fusível

Por outro lado, os sprinklers do tipo liga fusível operam pela fusão de um de seus componentes sob a influência do calor. Embora sejam menos utilizados no Brasil em comparação com os do tipo ampola de vidro, os sprinklers do tipo liga fusível têm desempenho equivalente e podem ser usados indistintamente.

2. Classificação quanto à distribuição de água

1. a) Chuveiros de cobertura padrão

Os chuveiros de cobertura padrão são projetados para cobrir áreas específicas, dependendo das características do projeto e do ambiente. Isso pode variar entre 8,4 e 20,9 metros quadrados para chuveiros em pé e pendentes, e de 7,4 a 18,2 metros quadrados para chuveiros laterais.

Vale ressaltar que todos os modelos de sprinklers fabricados pela Skop são do tipo spray e cobertura padrão.

1. b) Chuveiros de cobertura estendida

Os chuveiros de cobertura estendida são projetados para cobrir áreas maiores do que os chuveiros-padrão. Dependendo do projeto e do ambiente, eles podem variar entre 13,7 e 37,2 metros quadrados para chuveiros em pé e pendentes. Atualmente, todos os sprinklers de cobertura estendida disponíveis no mercado brasileiro são importados.

1. c) Chuveiros tipo spray

Os chuveiros tipo spray direcionam a água para baixo, lançando uma quantidade mínima ou nenhuma água para o teto. Eles podem ser de cobertura-padrão ou estendida, oferecendo flexibilidade nas opções de design.

3. Classificação quanto à velocidade de operação

1. a) Sprinkler de resposta rápida

Os sprinklers de resposta rápida possuem bulbo de vidro com 3mm de diâmetro e um índice de tempo de resposta (ITR) igual ou menor que 50 (m.s)1/2. Esses sprinklers são ideais para situações em que a rápida detecção e ativação são essenciais para a segurança.

1. b) Sprinkler de resposta padrão

Já os sprinklers de resposta padrão possuem bulbo de vidro com 5mm de diâmetro e um ITR igual ou maior que 80 (m.s) ½. É importante não confundir “cobertura padrão,” relacionada à área de proteção do sprinkler, com “resposta padrão,” relacionada ao tempo de ativação do sprinkler.

4. Classificação quanto à orientação de instalação

1. a) Chuveiro em pé

Os chuveiros em pé são projetados para serem instalados com o jato de água direcionado para cima, contra o defletor. Eles são ideais para situações específicas em que essa orientação é necessária.

1. b) Chuveiro pendente

Os chuveiros pendentes são projetados para serem instalados com o jato de água direcionado para baixo, contra o defletor. Eles são comumente utilizados em diversas aplicações.

1. c) Chuveiro lateral

Os chuveiros laterais são projetados para serem instalados em paredes e descarregam água em direção oposta à parede em que estão instalados. Essa orientação específica atende às necessidades de certos ambientes.

1. d) Chuveiro oculto

Os chuveiros ocultos são embutidos e cobertos por uma placa que é liberada antes do funcionamento do chuveiro. Isso proporciona um visual limpo e discreto quando não está em uso.

1. e) Chuveiro embutido

Os chuveiros embutidos são decorativos, com parte de seu corpo montado dentro de um invólucro embutido. Isso proporciona um visual mais discreto e esteticamente agradável.

1. f) Chuveiro flush

Os chuveiros flush também são decorativos, mas seu corpo, incluindo a rosca, é montado acima do plano inferior do teto. Quando ativados, o defletor se estende para baixo do teto, liberando a água de forma eficaz.

5. Classificação quanto às condições especiais de uso

1. a) Chuveiro decorativo

Os chuveiros decorativos são pintados ou revestidos com camadas metálicas pelo fabricante, oferecendo opções estéticas para diferentes ambientes.

1. b) Chuveiro resistente à corrosão

Os chuveiros resistentes à corrosão são fabricados com materiais resistentes ou possuem revestimentos especiais. Essa categoria inclui modelos como o JL112 da Reliable, que possui revestimento anticorrosão nas cores preta, branca ou revestido em PTFE (Teflon).

1. c) Chuveiro seco

Os chuveiros secos são fixados a um niple de extensão e possuem um selo na extremidade de entrada. Isso permite que a água ingresse apenas em caso de operação do chuveiro, sendo especialmente útil em câmaras frigoríficas.

6. Classificação quanto às características de desempenho e projeto

1. a) Sprinkler de Controle para Aplicações Específicas (CCAE)

Os sprinklers de controle para aplicações específicas atuam no modo de controle, produzindo gotas grandes de água. São testados e aprovados para uso em áreas de incêndios de alta intensidade.

1. b) Sprinkler de Resposta e Supressão Rápidas (ESFR)

Os sprinklers de resposta e supressão rápidas atuam no modo de supressão e distribuem água em grande quantidade e de forma especificada, permitindo uma rápida supressão do fogo. Esses sprinklers são altamente eficazes quando instalados corretamente.

Qual é a importância de instalar o tipo de sprinkler certo?

Mas por que é tão importante escolher o tipo de sprinkler certo para o seu projeto? A classificação do risco de incêndio é o ponto de partida para a escolha do sistema de sprinkler adequado. É fundamental reconhecer que diferentes ambientes têm diferentes níveis de risco.

Por exemplo, um prédio de escritórios possui um risco leve em comparação com uma área de serviço de restaurantes (risco ordinário 1) ou uma empresa de processamento de plásticos (risco extraordinário 2). A ABNT NBR10897:2020, no Anexo A, oferece diretrizes claras sobre a classificação de risco.

Uma vez determinado o nível de risco, será possível dimensionar o sistema e definir o sprinkler correto para o ambiente. Esses dispositivos são projetados para locais com risco real de incêndio. Quando certificados com qualidade e instalados corretamente, eles entram em ação no início do incidente, liberando água para controlar o fogo.

Em resumo, a escolha correta do modelo de sprinkler é fundamental para a segurança e proteção de propriedades e vidas. A classificação de risco adequada e a orientação de um profissional qualificado são essenciais para garantir a eficácia do sistema e a prevenção de acidentes graves.
