Entenda as cores dos bulbos dos sprinklers e sua relação com a temperatura
Os bulbos de vidro dos sprinklers se rompem quando atingem uma determinada temperatura. O tempo que o bulbo leva para se romper e ativar o sistema de proteção contra incêndio, depende do tipo de sprinkler. Para saber mais sobre como eles são ativados, clique aqui
Definição
Tecnicamente o bulbo de vidro (ampola ou ainda elemento termossensível) é definido como: “Componente destinado a liberar o obturador pelo efeito de elevação de temperatura, quando atingida a temperatura (nominal) de operação.” (ABNT NBR16400, 2018, p. 2). Possuem três classificações básicas quanto ao tempo de resposta: Resposta rápida, especial ou padrão, porém no Brasil as mais adotadas são os do tipo de resposta rápida (Ø 3mm) e padrão (Ø 5mm).
Figura 1 – Elementos termossensíveis do tipo ampola de vidro (bulbo) de resposta padrão (acima) e resposta rápida (abaixo)
Fonte: Arquivo Skop
Cores & Temperaturas
Os bulbos possuem faixas específicas de temperatura de ativação. Estas faixas estão bem definidas em norma e possuem uma padronização universal. Segundo a Tabela 2 da atual Norma Técnica brasileira de sprinklers (ABNT NBR16400:2018), são ao todo sete cores que podem ser facilmente identificadas e são classificadas da seguinte maneira:
Dentro das faixas definidas em norma, são adotados alguns valores padrão (temperatura nominal) para facilitar a definição de projeto, compra e venda dos sprinklers.
As temperaturas nominais mais utilizadas no Brasil são: 68°C, 79°C, 93°C e 141°C.

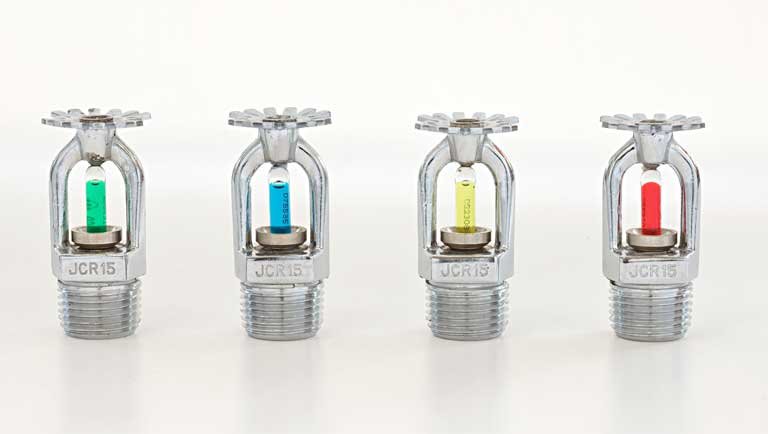

Figura 2 – Valores de temperaturas nominais mais convencionais no Brasil
Fonte: Site Skop
Como os sprinklers são ativados?
Como responsável pela ativação do sprinkler, o bulbo precisa acionar dentro de uma faixa específica de temperatura e tempo, determinadas na Norma Técnica.
O bulbo se rompe quando atinge a temperatura indicada por sua cor. O tempo que demora antes de um bulbo quebrar depende da potência do incêndio. Em geral, um bulbo é ativado entre 15 e 30 segundos.
Considerando que um incêndio ganha potência máxima entre 1min e 4min, a ativação do sprinkler garante o alargamento desse tempo para mais de 30min, tempo confortável para que os bombeiros cheguem para concluir a supressão total do incêndio.
Além de compor o mecanismo de desarme do sprinkler, o bulbo também compõe o conjunto de fechamento e vedação, isto significa dizer, que sofre esforços físicos enormes, porém controlados, de forma que não comprometam a estanqueidade e não gerem trincas ou fissuras na superfície do bulbo e não comprometam o funcionamento do sistema como um todo.
Este é um dos mais importantes componentes do sprinkler, tanto que é testado em quatorze dos dezessete ensaios propostos pela Norma Técnica e embarca uma concentração elevada de tecnologia, pois passa por mais de 800 medições de engenharia no longo do seu processo de fabricação. (JOB. Disponível em: https://www.job-group.de/en/products/job-thermo-bulbs-product-range/job-thermo-bulbs/. Acesso em: 26 dez. 2016).
Para qual ambiente é indicado a instalação de cada cor de sprinkler?
Para se definir a temperatura nominal ideal para o sprinkler, deverão ser levadas em consideração, pelo projetista, algumas características técnicas do ambiente, entre elas a temperatura ambiente máxima no local de instalação do sprinkler. Por exemplo: Um sprinkler com temperatura nominal de 68°C (bulbo vermelho) não é indicado para instalação em claraboias de shoppings (teto de vidro) onde a temperatura em dias de sol poderá ser superior a 38°C (vide coluna 2 da tabela acima).
9 respostas para “Entenda as cores dos bulbos dos sprinklers e sua relação com a temperatura”
Deixe um comentário
Últimas publicações
06/08/2024
Caso Fasano e a eficácia dos sprinklers
01/07/2024
CIPROCI Latinoamérica 2024
Muito boa matéria, Parabéns !!!!
Uma dúvida, o sprinklers podem ser acionador com o calor proveniente de telhas transparentes do teto para dentro do galpao?
Considerando que uma telha transparente cristal passa 90% de transmissao luminosa incidente externa em média.
Boa tarde.
Colega,
Com certeza não, uma vez que os sprinkler são dimensionados considerando essas variáveis e a radiação solar não vai alcançar temperatura tão elevada a ponto de romper os bulbos – assim esperamos. KK
Abraços
Minha experiência é fora do Brasil, Eu sou Encanador licenciado pelo estado de NY e Bombeiro da cidade de Port Chester,NY. E estou trabalhando no Brasil como encanador. Já vi Sprinklers se ativar com trovões, calor de um aquecedor que deixou o ambiente mais quente que o Sprinkler suporta, e já Sprinkler instalados errados em sótão, sala de máquinas e dentro de forros como em lugares que o teto é rebaixado . E o interessante em baixas temperaturas , já que o inverno na Europa e EUA está tão frio esse ano como por exemplo hoje 8 de marços de 2018 ainda está nevando pesado em NY vamos nos preparar aqui no Brasil para baixas temperaturas . Não sei se no Brasil tem o antifreeze que não agride o meio ambiente. Conexões e Tê sempre estouram não importa o material. e se já tem o antifreeze verificar o PH.
Infelizmente encontramos muitas instalações fora do especificado de Normas, totalmente fora do projeto inicial por falta de competência dos executores aventureiros, mercenários maus profissionais. Já fui testemunha em inúmeros shoppings.
Como faço para adquirir o liquido que expanda na temperatura mais baixa possível?
Para os Sprinklers de fusível/chumbo acompanha a mesma coloração, pintura no corpo do mesmo? Como se identifica a temperatura>
Em aula, sempre informo da substância líquida ser semelhante ao mercúrio que, aproximando-se de uma temperatura, se expande, estoura a ampola, permitindo a saída da água em alta pressão.
Vi um sprinkler padrão brasileiro, na cor vermelha, pintado de branco com tinta látex para parede. Isso compromete a segurança do dispositivo?
Prezado Sérgio, bom dia.
Sim, compromete a segurança. Veja o que diz a Norma Técnica de projeto e instalação, a ABNT NBR10897:2014:
Requisito C.3.1.1 – Os chuveiros automáticos devem estar livres de corrosão, materiais estranhos, tintas e danos físicos […]. Qualquer chuveiro deve ser substituído se estiver pintado, corroído, danificado, operado ou em posição imprópria.
Requisito C.5.1.5 – Chuveiros automáticos não podem ser alterados de maneira alguma, ou receber qualquer tipo de ornamentação, tinta ou revestimento, exceto quando feito pelo fabricante.
A Norma é bastante enfática e, neste caso, é importante seguir as orientações normativas.
Permanecemos à disposição. Conte conosco!
