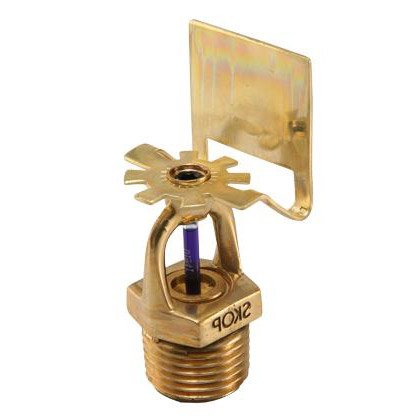

RTR Lateral Horizontal 15mm – Resposta Rápida

1S01HQ56*
Solicitar orçamento

Olá! Preencha os campos abaixo para iniciar a conversa no WhatsApp.

X

Em função de suas características físicas, o modelo RTR FR LH [15] [20] é mais utilizado em ocupações classificadas como: risco leve e ordinário, desde que atenda às definições do projeto e aos critérios das Normas em vigência, como por exemplo o requisito 7.2.2 da Norma Brasileira de Projeto e Instalação, a ABNT NBR 10897:2020.
Fazem parte destes grupos de classificação as seguintes ocupações: Igrejas, escolas, ambientes em hotéis e edifícios residenciais, escritórios, restaurantes, certos tipos de fábricas, lojas, bibliotecas, entre outros. A posição de instalação lateral horizontal, favorece a aplicação deste modelo em corredores e quartos de hotel. Cabe ressaltar que a Norma Brasileira de Projeto e Instalação ABNT NBR 10897:2020, no requisito 7.5.1, orienta que: “chuveiros automáticos em novos sistemas instalados em ocupações de risco leve devem ser de resposta rápida.”
O modelo RTR FR LH [15] [20] é classificado como spray e CMDA (Control mode density area ou Modo de controle densidade e área). Os sprinklers da linha RTR, com posição de instalação lateral horizontal, podem ser aplicados em sistemas fixos de prevenção contra incêndio que utilizam Válvula de Governo e Alarme (VGA).
Esta linha de sprinklers possui certificação ABNT e UL-BR, pois atende aos requisitos de especificação e métodos de ensaio estabelecidos na Norma de Produto ABNT NBR16400:2022. A linha RTR também atende aos requisitos da Norma de Projeto e Instalação ABNT NBR 10897:2020.

NOTA:
Este tipo de sprinkler não pode ser utilizado em sistema de proteção contra incêndio por espuma.

Seguem abaixo as principais características técnicas do equipamento:
Fabricante: SKOP
Fator K: K80 (5.6US)
Tipo de resposta: Rápida
Posição: Lateral Horizontal
Diâmetro da rosca: 1/2″
Comprimento / Dimensões: ver detalhes no folder
Temperatura nominal: 68°C, 79°C, 93°C e 141°C
Acabamento: Natural ou Cromado
Certificação: ABNT e UL-BR
Cobertura: Padrão
Tipo de elemento termossensível: Bulbo
Pressão mínima: 7 psi (0,5 Kgf/cm²)
Pressão máxima:  175 psi (12,3 Kgf/cm²)
Tecnologia: Spray / CMDA
Peso: 63g
Possui modelo para ambiente corrosivo? Não

Coeficiente de descarga

grafico-pressãoXvazao-K80
