Resposta Rápida

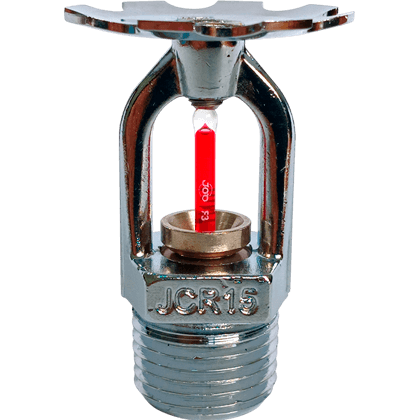

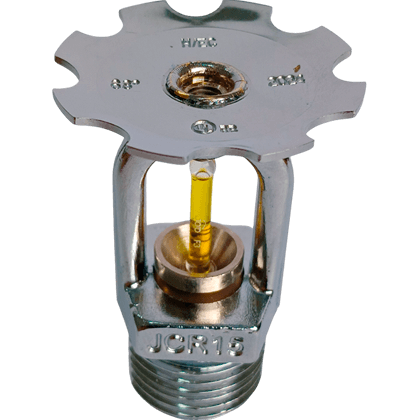

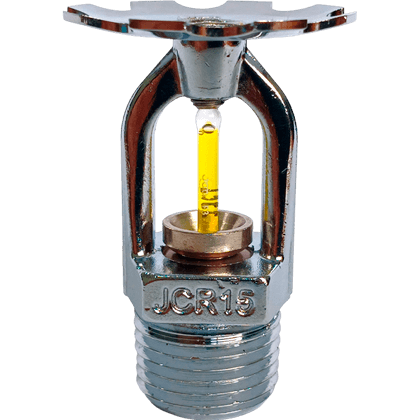

Os sprinklers de cobertura estendida (EC) da linha JCR possuem fator K80 (K5.6) e rosca de conexão de ½” NPT (DN15). Possui tempo de resposta rápida (bulbo Ø3mm) e posição de instalação pendente. Os sprinklers JCR15-EC foram projetados para pressão máxima de trabalho de até 175 psi (12,3kgf/cm²).

Tendo como base a Norma ABNT NBR10897:2020, destacamos os seguintes requisitos de aplicação:

– Em área de cobertura de até 37,2m² (tabela 11), que é bem superior à área de proteção dos sprinklers de cobertura padrão (tabela 10);
– Em proteção de ocupações de risco leve, tais como: hospitais, hotéis, prédios comerciais e residenciais, restaurantes, teatros, escolas, auditórios entre outros listados no Anexo A;
– Em ocupações de risco leve, sem armazenagem, com pé direito altos de até 9m (tabela 23);
– Conforme os critérios de projeto do método de densidade área (Figura 42 e outros);
– Em tetos planos, lisos, sem obstruções e com inclinação máxima de 16,7 % (7.2.3);
– Em treliças metálicas cujos elementos tenham seção transversal máxima de 25 mm ou espaçamento maior que 2,3 m entre si (7.2.4);

Para além da redução do número de sprinklers na instalação, em função da proteção de uma área maior por sprinkler, a linha JCR15-EC com resposta rápida pode possibilitar ainda mais economia de recursos (tubulações, conexões, mão de obra etc.) através da redução da área de cálculo de operação em ocupações de até 6,1m de pé direito (8.5.5.3 / figura 43)

Os dados aqui descritos são de caráter informativo, estão sujeitos aos critérios das Normas de projeto e instalação vigentes. A responsabilidade pela correta especificação e aplicação dos sprinklers de cobertura estendida é do engenheiro responsável pelo projeto.
