Compatibilização de sistemas de sprinklers aos demais sistemas: quais os conceitos básicos que você precisa saber?
A concepção e execução de edificações modernas envolvem a coordenação de múltiplas disciplinas técnicas, desde a arquitetura e estrutura até os sistemas elétricos, hidráulicos e, fundamentalmente, a prevenção contra incêndios. Nesse cenário complexo, a compatibilização de projetos de sprinklers emerge como um processo crítico para assegurar a funcionalidade, a segurança e a eficiência de todo o empreendimento.
Este artigo técnico aborda o conceito de compatibilização no contexto dos sistemas de chuveiros automáticos, entre outros tópicos. Boa leitura!
O que é compatibilização de projetos?
A compatibilização de projetos refere-se ao processo de análise e coordenação dos diversos projetos técnicos de uma edificação — como arquitetura, estrutura, instalações elétricas, hidráulicas, climatização e sistemas de prevenção contra incêndios — para identificar e resolver possíveis conflitos ou inconsistências antes da execução da obra.
A importância da compatibilização na prevenção contra incêndios
Uma compatibilização de projetos de sprinklers bem-executada assegura que cada sprinkler esteja no local adequado, sem obstruções ao seu funcionamento, que a rede hidráulica seja instalada de forma segura e acessível e que todos os demais componentes estejam corretamente integrados ao projeto geral da edificação.
Desafios comuns na compatibilização de projetos de sprinklers
O processo de compatibilização apresenta desafios inerentes à complexidade das instalações modernas e à necessidade de conciliar requisitos técnicos distintos.
Interferências com outras instalações
Um dos desafios mais frequentes é a coexistência da tubulação dos sistemas de sprinklers com estruturas e componentes de outros sistemas, como eletrodutos, dutos de ar condicionado e tubulações de água potável ou esgoto.

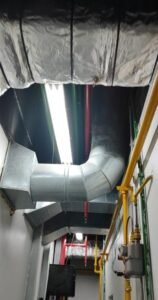

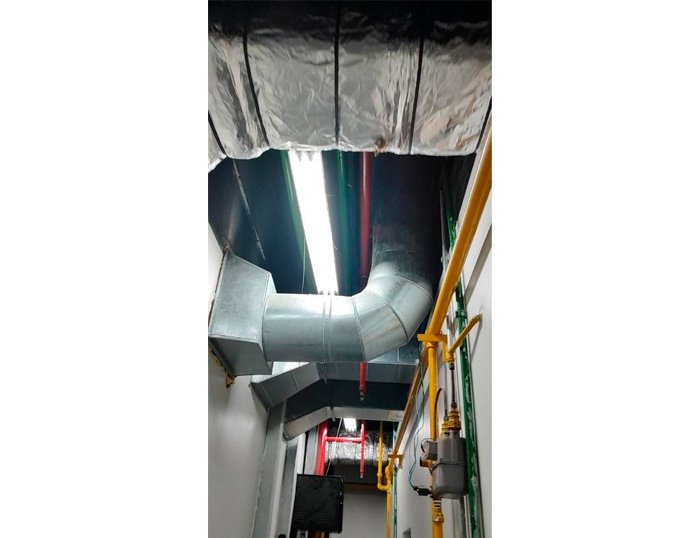

Sprinkler com distância do teto fora de norma em função dos dutos de ar condicionado.
Sprinkler com defletor cortado em função da proximidade à estrutura.
Em espaços limitados, como forros e shafts, a sobreposição desses sistemas exige um planejamento meticuloso para evitar colisões e garantir o espaço mínimo de instalação e manutenção para cada elemento.

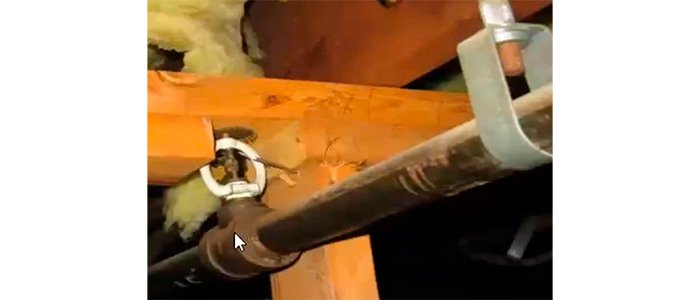

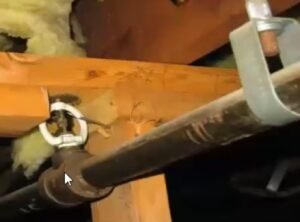

Estrutura cortada em função da proximidade com o sprinkler.
Conflitos arquitetônicos e estéticos
Arquitetos e projetistas frequentemente buscam soluções que aliem funcionalidade e estética. A integração dos sprinklers no projeto arquitetônico pode ser desafiadora, especialmente em ambientes com design diferenciado, onde a aparência dos componentes pode ser indesejada.
A necessidade de harmonizar os sprinklers com o acabamento final do ambiente exige uma coordenação estreita desde as fases iniciais do projeto.

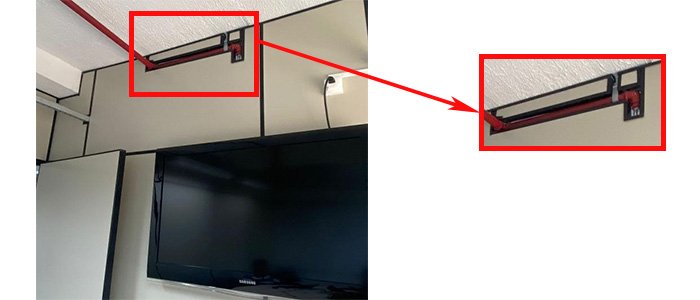

Falta de compatibilidade estética e funcional
Discrepâncias entre normas e requisitos
Diferentes disciplinas podem seguir normas técnicas específicas que, por vezes, parecem apresentar requisitos conflitantes ou de difícil conciliação em campo. A interpretação e aplicação correta de normas como a ABNT NBR 10897, NFPA 13 e outras regulamentações locais do Corpo de Bombeiros exigem conhecimento técnico aprofundado e uma abordagem integrada entre os projetistas de cada área.
Impacto na manutenção e acessibilidade
Uma compatibilização inadequada pode resultar em sistemas de sprinklers de difícil acesso para inspeção, testes e manutenção periódica. Componentes importantes podem ficar ocultos ou obstruídos por outras instalações, elevando os custos e a complexidade das atividades de manutenção, comprometendo a prontidão operacional do sistema de sprinklers ou, no pior dos casos, tornando-os completamente inoperantes.
Sprinkler obstruído e praticamente inacessível
O Papel das normas técnicas e certificações
As normas técnicas e as certificações constituem a base para uma compatibilização de projetos de sprinklers eficaz e segura. Elas fornecem os parâmetros de desempenho, dimensionamento e instalação que devem ser rigorosamente seguidos.
Normas essenciais
Normas como a ABNT NBR 10897 no Brasil e a NFPA 13 (EUA), que é uma referência global para o projeto e instalação de sistemas de sprinklers, ditam os critérios para a classificação de risco, a seleção do tipo de sprinkler, a densidade de descarga, a área de cobertura, o dimensionamento hidráulico e o layout da tubulação; elas também orientam os ajustes de posicionamento para evitar obstruções ao funcionamento e garantir a eficácia do sprinkler, conforme, por exemplo, critérios definidos na seção 7.10 (Obstruções à descarga) presente na ABNT NBR10897:2020.

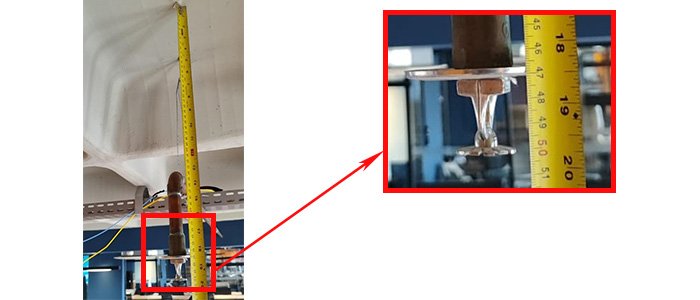

Falta de compatibilidade estética e funcional
A garantia das certificações
A utilização de sprinklers e outros componentes que possuam certificações como ABNT, FM, e ULBR simplifica o processo de compatibilização ao fornecer dados de desempenho confiáveis e verificados por terceiros independentes.
Certificações rigorosas, frequentemente suportadas por sistemas de gestão da qualidade como a ISO 9001:2015 na fabricação, atestam que os produtos foram submetidos a extensivos ensaios de laboratório e processos de auditoria contínua.
Isso garante que o componente certificado se comportará em campo conforme especificado nas normas e catálogos técnicos, eliminando variáveis de desempenho que poderiam surgir com produtos sem certificação.
Como garantir uma compatibilização eficaz para sistemas de sprinklers
Superar os desafios da compatibilização exige uma abordagem proativa e colaborativa entre todos os envolvidos no projeto. Saiba mais!
Colaboração multidisciplinar desde o início
A chave para uma compatibilização de projetos de sprinklers bem-sucedida reside na comunicação e colaboração entre as equipes de projeto de todas as disciplinas desde as fases conceituais. Realizar reuniões conjuntas, compartilhar modelos e discutir potenciais conflitos precocemente permite soluções integradas que beneficiam a todos.
Uso de ferramentas tecnológicas
Ferramentas de modelagem tridimensional, como o BIM (Building Information Modeling), são poderosas aliadas na compatibilização. Elas permitem a criação de um modelo virtual unificado da edificação, onde todas as instalações são representadas.

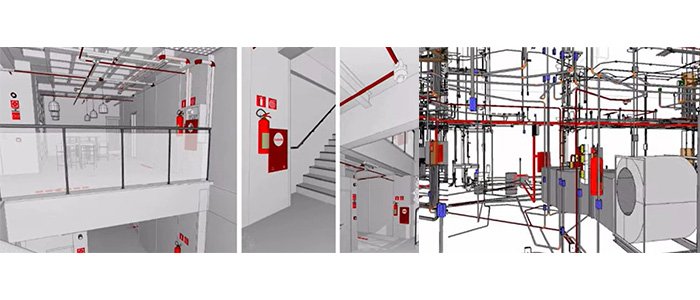

Sistemas compatibilizados com utilização da metodologia BIM
Softwares de detecção de conflitos podem identificar automaticamente as interferências entre os sistemas, permitindo que sejam resolvidas na fase de projeto, antes que se tornem problemas na obra.
Consulta a especialistas e fabricantes
Empresas que investem na capacitação técnica do mercado e possuem equipes de engenharia acessíveis podem oferecer orientações precisas sobre a aplicação de seus produtos certificados em diferentes cenários e auxiliar na interpretação das normas técnicas, como a ABNT NBR 10897.
Este é o caso da Skop! Aqui, você encontra uma vasta biblioteca técnica, artigos, vídeos e a primeira IA do mercado de prevenção contra incêndios, o SkopIA!
As respostas fornecidas pelo SkopIA são desenvolvidas com base em um extenso repositório de conhecimento e apresentam um caráter estritamente orientativo, mantendo-se circunscritas ao escopo dos sprinklers e das soluções disponibilizadas pela Skop.
É fundamental, contudo, destacar que as informações obtidas através da plataforma não substituem o profissional especializado, garantindo a aplicação correta em contextos específicos e a conformidade com os requisitos técnicos e normativos vigentes.
Certificação & qualidade: conheça nossa seção do site
Ao priorizar a compatibilização de projetos de sprinklers, os profissionais do setor contribuem ativamente para a construção de ambientes mais seguros, eficientes e em total compliance com as mais rigorosas exigências técnicas e regulatórias.
Continue expandindo o seu conhecimento sobre os sistemas de sprinklers na nova seção do nosso site: Certificação & Qualidade. Acesse agora mesmo!
